Familia SIMATIC.
La familia de PLC´s simatic de Siemens está formada por los autómatas programables S7-1200, S7-1200 G2 y S7-1500. En este curso nos centraremos en el S7-1200.
S7-1200
El S7-1200 es un PLC compacto que dispone de los siguientes componentes:
- Fuente de alimentación 24 Vcc. (400mA).
- Conexiones para señales de entradas y salidas.
- Puerto profinet integrado para comunicación.
- Posibilidad de incorporar una tarjeta de memoria.
- Memoria de carga: 4 MB
- Memoria de trabajo 125 kB.
- Tiempo de procesamiento: 0,085 µs.
Ampliaciones.
- Permite ampliar hasta con ocho módulos situados a la derecha del autómata las conexiones de entradas y salidas, tanto analógicas como digitales.
- Permite ampliar hasta con tres módulos situados a la izquierda los protocolos de comunicación. Estos módulos amplían la capacidad de intercambio de datos con otros equipos.
Plano de conexiones.
En el plano de conexiones podemos ver:
- El PLC se alimenta con fase-neutro 230 voltios además de la toma de tierra.
- Su fuente de alimentación interna saca 24 voltios de corriente continua.
- Los contactos de la entradas reciben 24 voltios por un extremo y se conectan a las entradas del PLC por el otro extremo. (Lógica pnp).
- Todas las masa o negativos del PLC deben unirse con la principal que saca la fuente de alimentación.
- Las salidas reproducen la tensión que conectemos en los bornes 1L, 2L, de las tarjetas de salida.
- Entre 0 y 2M y entre 1 y 2M conectamos las dos entradas analógicas y entre B1 y 0M conectaremos la salida analógica.
Funciones tecnológicas.
- Contadores de alta velocidad.
- Salidas de alta velocidad.
- Control PID.

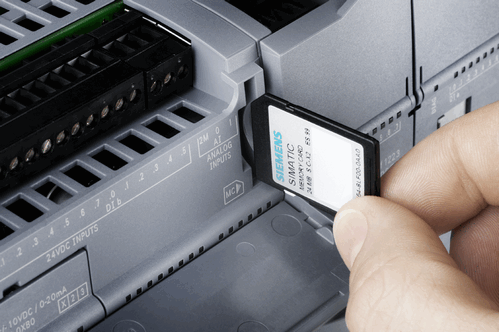

Memory Card
Tarjeta de memoria opcional para el S71200, necesaria para el S7-1500. Permite guardar archivos, actualizar firmware, o transferir programas a diferentes PLC´s.
Memoria no volátil.
Módulo de señales integrado.
El S7-1200 dispone de un hueco para añadir un módulo de señales integradas. Habitualmente usado para ampliar al autómata con un señal de salida analógica.
Composición S7-1200
Composición del autómata S7-1200
- Módulos de entradas y salidas digitales.
- Entradas analógicas.
- Salidas analógicas.
- Entradas de alta velocidad.
- Salidas de alta velocidad.
- Control PID
S7-1200 G2
El S7-1200-G2 es la actualización en 2025 del S7-1200 y mejora a este en las siguientes características:
- Mayor rendimiento de procesamiento y comunicación.
- Compatibilidad con Profinet en tiempo real.
- Puertos profinet duales.
- Funcionalidad mejorada en control de movimiento, servomotores.
- Memoria decarga: 300 kB.
- La memoria de trabajo: 8 MB.
- Memoria remanente: 20 KB
- Tiempo de proceso: 0,02 µs
S7-1500
- Dispone de una pantalla para configurar y realizar el diagnóstico de la CPU.
- Memoria de carga: 2 GB.
- Memoria de trabajo: 6 MB
- Tiempo de proceso: 0,01 µs
